１ビットメモリの動作

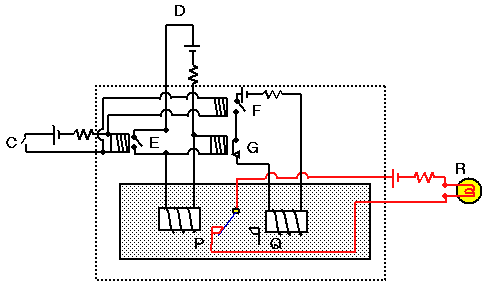

　　　　　　　　　　　図2-4 スイッチを分けた書込み


図2-4は、ちょっと複雑に見えるかもしれませんが、

ひとつずつスイッチの関係をみていきましょう。

　�@)　スイッチCがオフになっていると、スイッチEとスイッチFがオフに

　　　　なっています。PにもQにも電流が流れないので、

　　　　書込みをやらないことを示します。

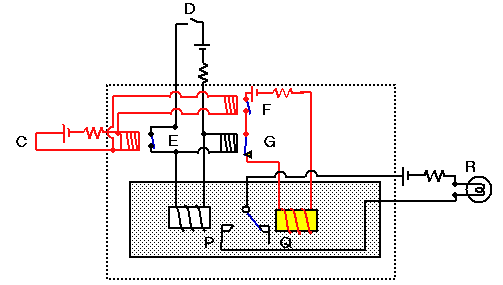

　�A）　スイッチDをオフ（D=0）にして、スイッチCをオンにします。



　　　　　　　　　（赤線が電流が流れている箇所です）

　　　　　 ・ まず、スイッチEとFがオンになります。

　　　　　 ・ スイッチEはオンですが、スイッチDがオフですので
　　　　　　　Pには電流が流れません。

　　　　　 ・ Gの近くの電磁石にも電流が流れていませんので、
　　　　　　　スイッチGはオンになっています。

　　　　　 ・ FとGがオンになっていますので、Qの電磁石に電流が流れ、
　　　　　　　フィリップフロップはQ側に向きます。
　　　　　　　その結果、豆電球Rは消えます（R=０）。

　　　　　 ・ スイッチCをオフにすると、PとQに電流が流れませんので、
　　　　　　　フリップフロップはそのままです。
　　　　　　　すなわち、豆電球Rは消えたままです。

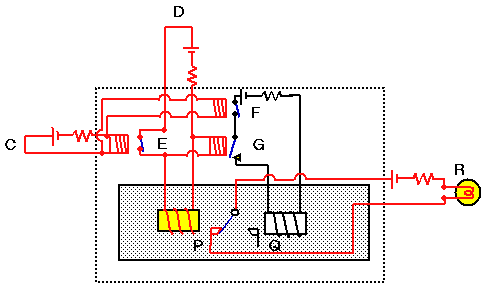

　�B）　次に、スイッチDをオン（D=1）にして、スイッチCをオンにします。


　　　　　　　　（赤線が電流が流れている部分です）

　　　　　 ・ まず、EとFがオンになります。

　　　　　 ・ スイッチE、スイッチDがオンですので、
　　　　　　　Pの電磁石に電流が流れます。

　　　　　 ・ Gの近くの電磁石にも電流が流れますので、
　　　　　　　スイッチGはオフになります。

　　　　　 ・ FはオンですがGがオフですので、
　　　　　　　Qの電磁石には電流が流れません。
　　　　　　　その結果、フィリップフロップはP側に向き、
　　　　　　　豆電球Rが点灯します（R=1）。

　�C） スイッチCをオフにすると、PとQに電流が流れませんので、
　　　 フリップフロップはそのままです。
　　　 すなわち、豆電球Rは点灯したままです。






以上の動作の中で、スイッチE、F、G、電磁石P、Q、豆電球を無視してみましょう。


　�@）　スイッチCがオフになっていると、書込みをやらないことを示します。

　�A）　スイッチDをオフ（D=0）にして、スイッチCをオンにすると、
　　　　フリップフロップはQ側に向きます。

　�B）　スイッチDをオン（D=1）にして、スイッチCをオンにすると、
　　　　フリップフロップはP側に向きます。


すなわち、スイッチDで書き込む値を指定して、

スイッチCをオンにすると書き込まれます。

スイッチCをオフにすると、スイッチDをオンにしてもしなくても動きません。
